首頁 > 產品中心 > 浮選設備 > XJQ/JJF浮選機

XJQ/JJF型自吸空氣機械攪拌浮選機

該產品是目前國內先進的新型浮選設備,可廣泛用于有色金屬、黑色金屬和非金屬礦物的選別,適合于大、中型浮選廠的粗選和掃選作業。

全國24小時客服熱線:13606388717

產品目錄

產品結構

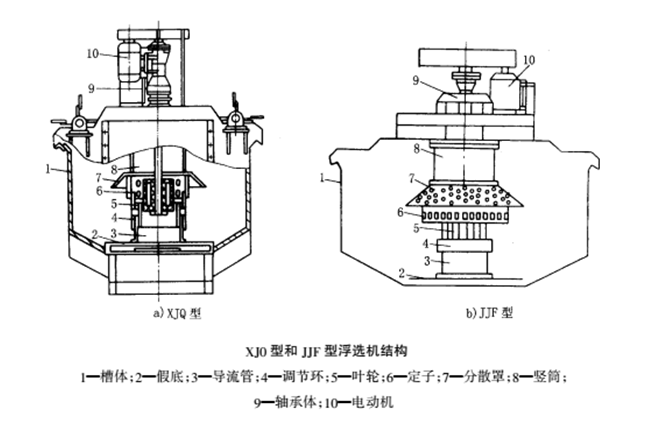

XJQ型浮選機和JJF浮選機的結構于圖5-2-13,主要由槽體、葉輪、定子、分散罩、假底、導流管、豎筒、調節環等組成。


產品工作原理

在葉輪旋轉時,便在豎筒和導流管內產生渦流,此渦流形成負壓,將空氣從進氣管吸入,在葉輪和定子區內與經導流管吸進的礦漿混合。該漿氣混合流由葉輪形成切線方向運動,再經定子的作用轉換成徑向運動,并均勻的分布在浮選槽中。礦化起泡上升至泡沫層,單邊或雙邊刮出即為泡沫產品。

產品優勢

這兩種浮選機的結構和工作特點是:


1)葉輪直徑小,轉速低,安裝深度淺,電耗較低;

2)葉輪與定子(圖5-5-14)之間有較大間隙。礦粒對二者的磨損減小。定子為帶有橢圓孔的圓筒,可使空氣與礦漿混合和分散,故又稱為分散器;

3)定子的高度比葉輪低,葉輪在定子下露出一段,這有利于礦漿攪拌和循環;

4)定子的傘形帶孔分散罩用作穩定器,可使葉輪產生的渦流與泡沫層隔開,以便礦漿面保持平穩,并有利于實行自動控制;

5)吸氣量較大,并可在0.1~1?/㎡·min范圍內調整充氣量;

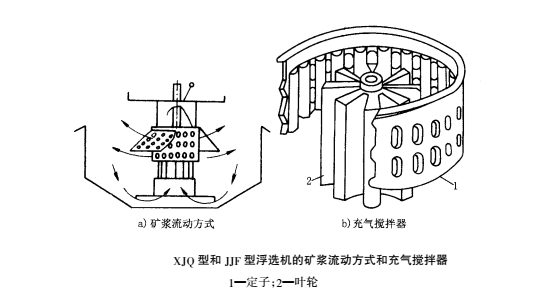

6)在槽底上方有一假底,礦漿可在二者之間流過,并通過導流管進行循環,因此可使礦漿以固定的路線進行下部大循環(圖5-2-14),亦可使葉輪浸入礦漿的深度減小,并增大充氣量,使起泡得以充分彌散;

7)攪拌程度適中,固體顆粒懸浮良好,不沉槽,停車不用放礦。


優勢:

選礦回收率高,生產能力大,可處理的粒度范圍寬,藥劑用量少,維修費用低,性能可靠等。其缺點是不能自吸礦漿,中礦返回時要用泡沫泵。

產品參數

XJQ型浮選機技術性能

型 號

有效容積(m3)

處理能力(m3/min)

葉輪直徑 (mm)

葉輪轉數 (r.p.m)

攪拌用電機功率 (kw)

刮板用電機功率 (kw)

單槽重量 (kg)

XJQ-4

4

2~5

400

290;315

11

1.1

3100

XJQ-8

8

4.2~10

560

205;225

22

5146

XJQ-16

16

8~20

700

170;180

30

1.5

9314

XJQ-28

28

14~35

760

166;185

55

15940

JJF型自吸空氣機械攪拌浮選機技術性能

型號

有效容積m3

處理能力m3/min

葉輪直徑mm

葉輪轉速r/min

電機功率kw

單槽重量kg

攪拌用

刮板用

JJF-2.8

2.8

1.5-3.5

340

400

7.5

1.5

2166

JJF-4

4

2.0-4

410

305

11

2303

JJF-5

5

2.0-6

2416

JJF-8

8

4.0-8

540

233

22

4700

JJF-10

10

5.0-10

4820

JJF-16

16

5.0-16

700

180

37

7600

JJF-20

20

5.0-20

730

8500


如果您正在尋找相關產品,或者有其他問題,可隨時撥打金鵬礦業機械服務熱線,或點擊下方按鈕與我們?cè)诰€交流!
