高堰式螺旋分級機

高堰式螺旋分級機除主要作為磨礦的輔助設備進行預先分級和檢查分級外，有時也用于對含黏土礦石進行洗礦以及對礦漿進行脫泥、脫水。

全國24小時客服熱線：400-6969-268

產品目錄

產品結構



產品工作原理

高堰式螺旋分級機采用將磨細后的礦漿從位于沉降區中部的進料口給入水槽，傾斜安裝的水槽下面是礦漿分級沉降區，螺旋低速轉動，對礦漿起攪拌作用，使細顆粒懸浮到上面，流到溢流堰處溢出。粗顆粒沉到槽底，由螺旋輸送到排料口作為返砂排出。溢流堰的位置高于螺旋軸下端的軸承中心，低于溢流端螺旋上緣。

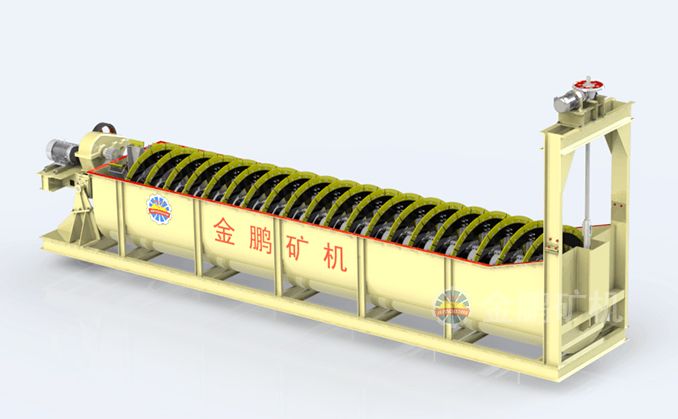

返砂端增加了返砂自動提升裝置，藉此可取消球磨機大勺頭的配置，球磨機運行更平穩。

產品優勢

1.設備電機、減速機、軸承采用優質的名牌產品（威海華力/淄博通用/哈軸）。

2.大型分級機大管軸采用厚錳鋼板一次卷制，沒有環向焊縫，極大提高了管軸的強度。

3.我公司有專用加工分級機大軸的15米臥式車床，可保證大軸一次裝夾車成，保證大軸的同軸度。

4.大軸溢流端采用尼龍軸承，不但成本降低，使用壽命加長，而且維修更換方便。

5.葉片采用自動割下料，整齊美觀。

6.單螺旋高堰式分級機返砂端增加了一個返砂自動提升裝置，返砂自動流進球磨機進料口，球磨機給料器取消大勺頭的配置，因而減緩了對大、小齒輪的不均衡沖擊，并且每噸礦石一般可節電1-1.5度、避免了大勺頭的頻繁檢修。


產品參數

類型

型號

規格

螺旋直徑

mm

螺旋轉數

r/min

水槽

生產能力t/24h

傳動電動機

提升電動機

長mm

寬mm

傾角(°）

溢流量

返砂量

功率kw

功率kw

高堰式單螺旋分級機

FG-5

Φ500

500

9.2

3900

560

10.5°-14°

21-75

145-260

3


FG-7

Φ750

750

7.8

5367

830

10.5°-14°

65-154

255-564

3


FG-10

Φ1000

1000

7

6500

1110

10.5°-14°

85

473-1026

5.5


FG-12

Φ1200

1200

5,6,7

6500

1372

10.5°-14°

150

1145-1600

5.5

2.2

FG-15

Φ1500

1500

2.5,4,6

8265

1664

14°-18.5°

235

1140-2740

7.5

2.2

FG-20

Φ2000

2000

5.4

8400

2396

14.5°-18.5°

400

5940

15

2.2

FG-24

Φ2400

2400

3.6,5.4,6.3

9160

2600

14°-18.5°

580

6800

11/15

2.2

FG-30

Φ3000

3000

3.17

12500

3200

14°-18.5°

890

11650

22

4

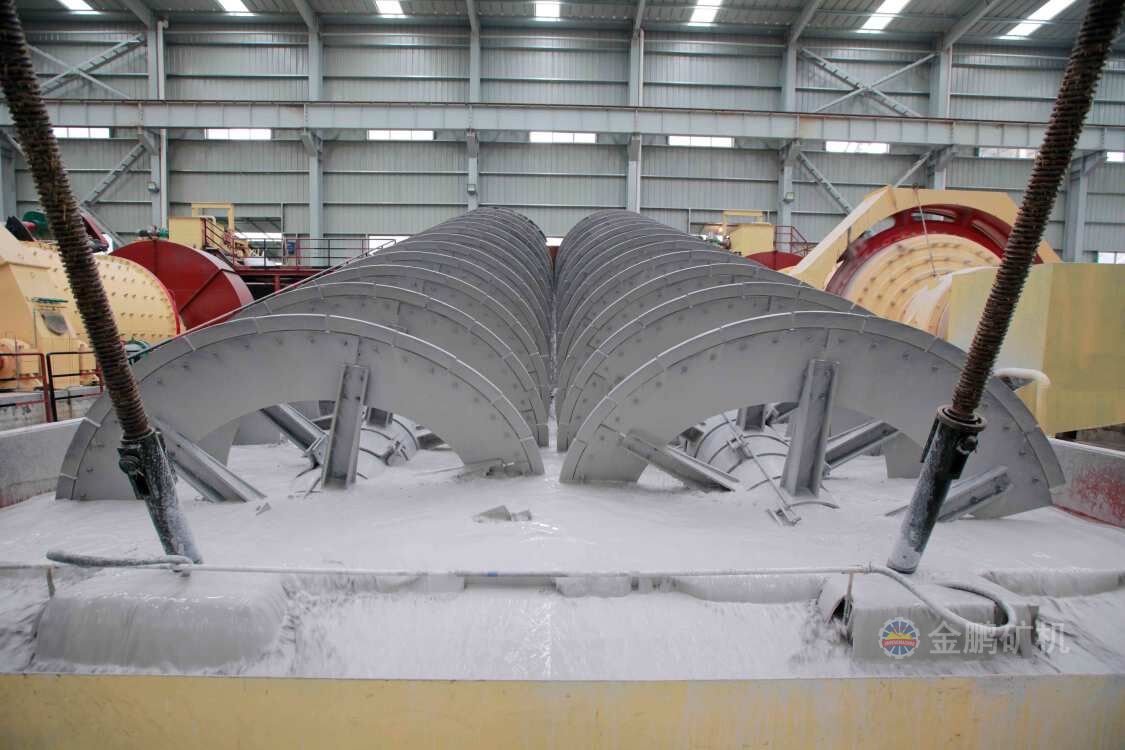

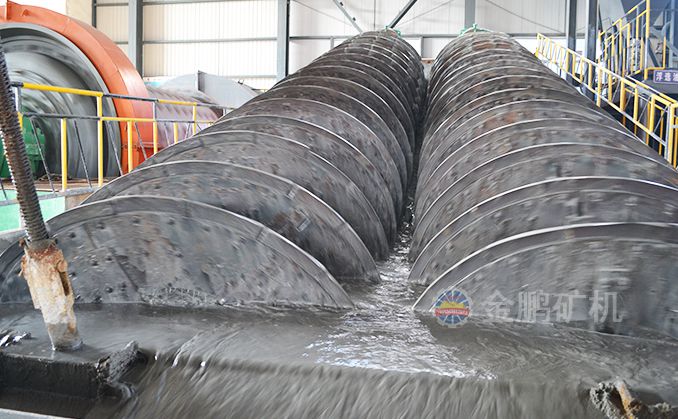

高堰式雙螺旋分級機

2FG-12

Φ1200

1200

5,6,7

6500

2620

14°-10.5°

300

2290-3200

5.5X2

2.2X2

2FG-15

Φ1500

1500

2.5,4,6

8265

3200

14°-18.5°

460

2240-5360

7.5X2

2.2X2

2FG-20

Φ2000

2000

5.4

8400

4296

14.5°-18.5°

800

11880

15X2

2.2X2

2FG-24

Φ2400

2400

3.6,5.4,6.3

9160

5040

14°-18.5°

1160

13600

11X2/15X2

2.2X2

2FG-30

Φ3000

3000

3.17

12500

6300

14°-18.5°

1785

23300

22X2

4X2
