首頁 > 產品中心 > 浮選設備 > XJ浮選機

XJ型自吸空氣機械攪拌浮選機

該浮選機的主要結構與工作特點： 蓋板上裝有18~20個導向葉片，這些葉片傾斜排列，與半徑成55~60度傾角，它們對葉輪甩出的礦漿流具有導向作用。在蓋板上的兩導向葉片之間有18~20個循環孔，供礦漿循環用，由此可增大充其量;

全國24小時客服熱線：400-6969-268

產品目錄

產品結構



產品工作原理

該機是20世紀50年代從原蘇聯引進的，型式較老，雖經改進，但基本機構沒變，且早已定型，形成系列。由于歷史的原因，這種浮選機在我國應用最廣，近年來雖說已被一些新型浮選機取代，但仍在廣泛應用。

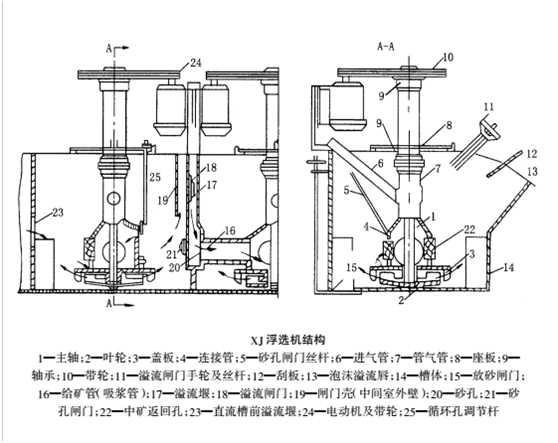

XJ型浮選機的基本結構示于圖5-2-1，它由兩個浮選槽構成一個機組，第一槽（帶有進漿管）為吸入槽，第二槽為直流槽，此二槽之間有中間室。葉輪安裝在主軸下端，主軸上端有皮帶輪，用電動機帶動旋轉?？諝庥蛇M氣吸管吸入。每組浮選槽的礦漿水平面由閘門調節。葉輪上方裝有蓋板和空氣筒（又稱豎管）?？諝馔采祥_有孔，用來安裝進漿管、中礦返回管或用作礦漿循環，孔的大小可以通過拉桿調節。

產品優勢

該浮選機的主要結構與工作特點：

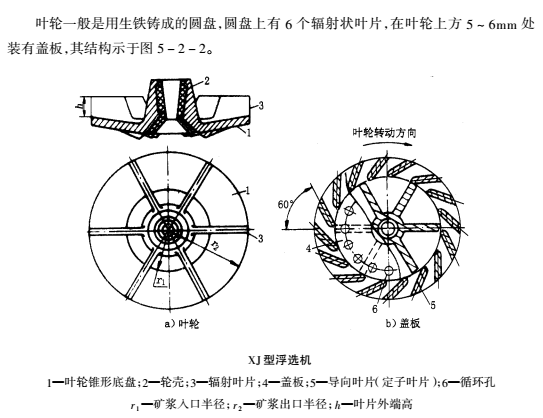

1)蓋板上裝有18~20個導向葉片，這些葉片傾斜排列，與半徑成55~60度傾角，它們對葉輪甩出的礦漿流具有導向作用。在蓋板上的兩導向葉片之間有18~20個循環孔，供礦漿循環用，由此可增大充其量;

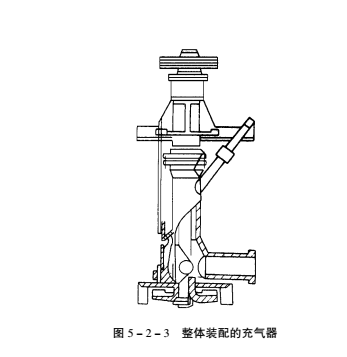

2)葉輪與蓋板導向葉片之間的間隙一般應為5~8mm，過大會對吸氣量和電耗造成不利 影響。通常，將葉輪、蓋板、主軸、進氣管和空氣筒等充氣攪拌零件組裝成一個整體部件(圖5-2-3)這樣可使葉輪和蓋板同心裝配，以保證葉輪與蓋板導向葉片之間的間隙符合要求，而且便于檢修和更換;

3)在空氣筒下部，有一個調節礦漿循環量的循環孔，并且用閘板控制循環量，因此，通過葉輪中心的礦漿量，可隨外界給礦量的變化加以調節。在直流槽中，也可使內部礦漿循環，以滿足在最大充氣量時所需要的葉輪中心給礦量。



產品參數

XJ型自吸空氣機械攪拌浮選機技術性能

型號

有效容積m3

處理能力m3/min

葉輪直徑mm

葉輪轉速r/min

電機功率kw

單槽重量kg

攪拌用

刮板用

XJ-1

0.13

0.05-0.16

200

600

1.5

0.55

320

XJ-2

0.23

0.12-0.28

250

504

3

390

XJ-3

0.35

0.18-0.4

300

483

1.5

0.75

430

XJ-6

0.62

0.3-0.9

350

400

3

1.1

860

XJ-11

1.1

0.6-1.6

500

330

5.5

1635

XJ-28

2.8

1.5-3.5

600

280

11

2430

XJ-58

5.8

5-7

750

240

22

1.5

3633
